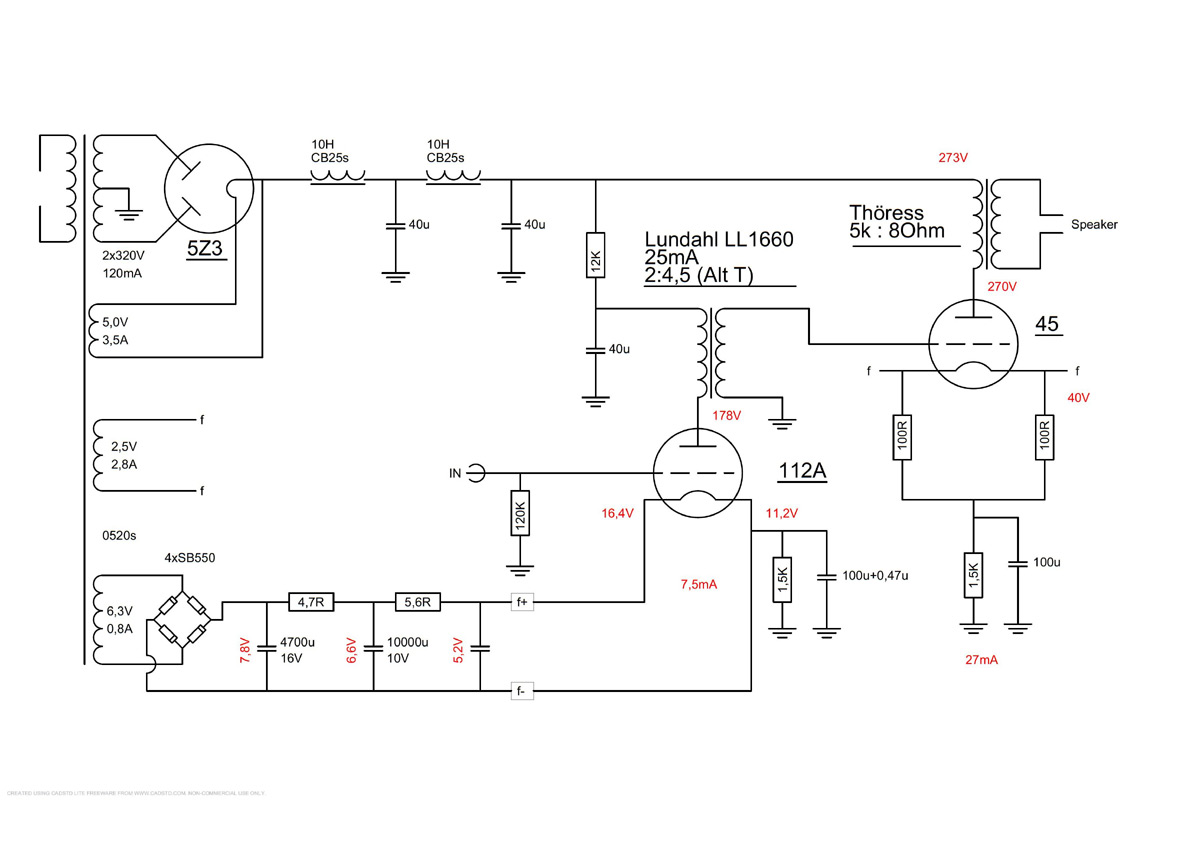

Single-Ended Power-Amp mit 112A/45 - Schaltplan

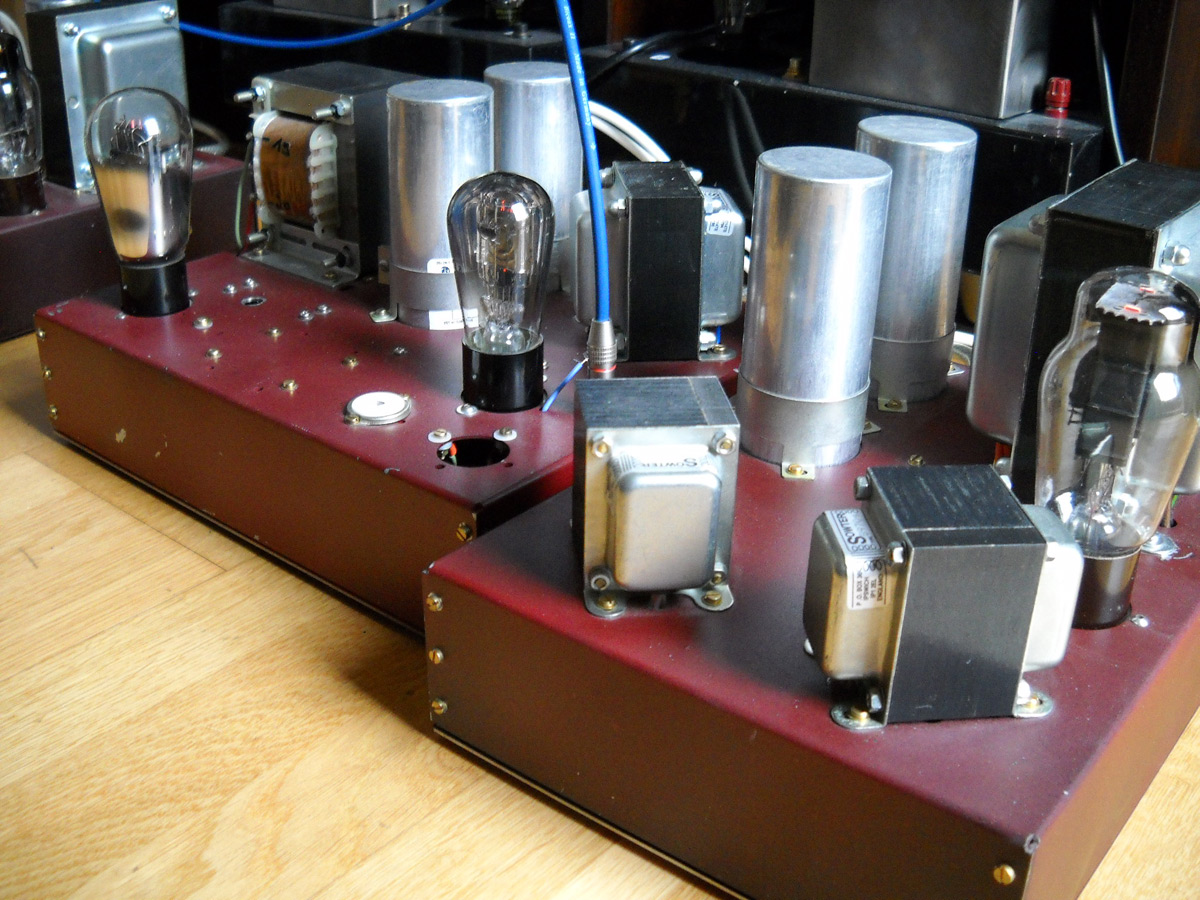

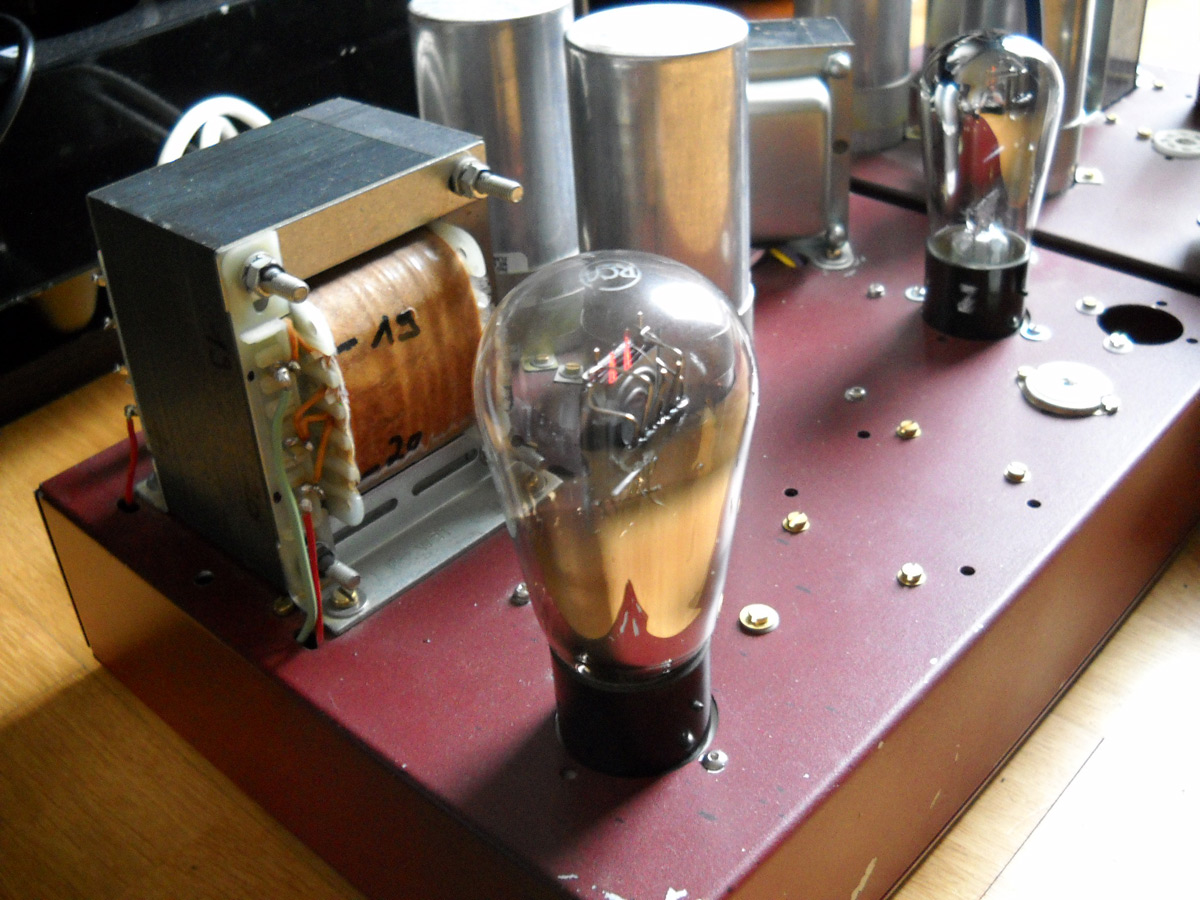

Der beste Kondensator ist kein Kondensator ! Daher ist hier die Treiberstufe mit einem Lundahl-Interstage-Transformer an die Endstufe gekoppelt. Netztrafos und Gehäuse sind so ausgelegt, dass verschiedene Gleichrichter bzw. Treiberröhren einsetzbar sind. Des Weiteren: 45 Endröhre und Thöress Übertrager.
